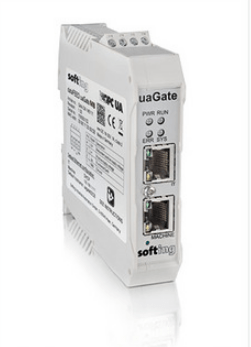

dataFEED uaGate Modbus TCP
Passerelle pour OPC UA et communication MQTT vers PLCs Modbus TCP
- Fonctionalité de communication OPC UA
- Import des symboles utilisant les données du contrôleur via interface web ?
- Haute protection assurée pour le transfert des données
Accès des données Modbus de votre PLC pour les applications OPC UA
- Accès aux contrôleurs Modbus, ex:. Schneider Electric, Wago, Beckhoff, Phoenix Contact, etc….
- Intégration complète dans les systèmes de “Managements” comme : ERP, MES ou SCADA utilisant un serveur OPC UA, fournissant une plateforme indépendante fiable et sécurisée.
- Accès aux données locales et globales facile et intégration facile et rapide à travers les pare-feux
- Spécialement conçu pour des mises à jours de systèmes vieillissant et limitant ainsi, les investissements lourds.
- Pas besoin de mise à jours logiciel, opérating systems, ce qui limite les risques de “crash” à long terme.
- Programmation PLC minimale pour la configuration des registres
- Pas besoin de PC dédié
Données de projets PLC disponibles pour utilisation spécifique
- Import des symboles depuis fichier TXT
- Installation simple et facile du serveur OPC, qui ne demande que quelques étapes pour l’accès des données PLC Modbus
- Interface “Web-based” pour la configuration
Sécurité de type industriel “maximale”
- Séparation physique des interfaces et séparations des droits pour les réseaux OT et IT.
- Supportant les standards de sécurité tel que : SSL/TLS et certificats X.509
- Encryption des données au standard OPC UA et authentification des utilisateurs
- Securité supportée pour la communication MQTT avec cléf privée et ” clouds ” publics
| Hardware | Processor | Altera Cyclone V SoC with Dual-core ARM Cortex-A9 |
| Connectors | 2 x IEEE 802.3 100BASE-TX/10BASE-T (independent interfaces) | |
| Status LEDs | PWR (power supply), RUN (running), ERR (error), SYS (configuration) | |
| Dimensions (H x W x D) | 100 mm x 22.5 mm x 105 mm | |
| Power Supply | 18 VDC … 32 VDC, SELV/PELV supply mandatory Typically 200 mA, maximum 1 A at switch-on | |
| Operating Temperature, Horizontal DIN Rail Installation | -40 °C .. 50 °C (0 mm minimum distance) -40 °C .. 55 °C (22.5 mm minimum distance) | |
| Operating Temperature, Vertical DIN Rail Installation | -40 °C .. 35 °C (0 mm minimum distance) -40 °C .. 40 °C (22.5 mm minimum distance) | |
| Storage Temperature | -40 °C .. 85 °C | |
| Relative Humidity | 10 % … 90 %, non-condensing | |
| Weight | About 0.2 kg | |
| Mounting | DIN Rail (35 mm) | |
| Housing | Phoenix Contact ME MAX | |
| Protection Class | IP20 | |
| Software | Protocols | Modbus TCP, OPC UA (Server, 20,000 items in total), MQTT (Publisher, up to 1,000 topics) |
| Supported Controllers | Modbus TCP controllers, e.g. from Schneider Electric, Wago, Beckhoff, Phoenix Contact, etc. | |
| Conformity | Emission | EC Directive 2004/108/EC “Electromagnetic Compatibility”, EN 55011, Group 1, Class A EC Directive 2004/108/EC “Electromagnetic Compatibility”, EN 55022, Class A EC Directive 2004/108/EC “Electromagnetic Compatibility”, EN 61000, Part 6-4 FCC CFR45, Part 15 Section 15.107 and 15.109 (Class A), VCCI Class A Information Technology Equipment 2002 |
| Immunity | EC Directive 2004/108/EC “Electromagnetic Compatibility”, EN 61000, Part 6-2 |
Data Sheets
Drivers & Software
Manuals & Documentation
Certificates
| ATV-GAA-YE-145133 | uaGate MB |
Scope of Delivery
| Hardware | uaGate MB |
| Software | Tool for configuration over integrated web interface |
| Documentation | Quick Startup Guide (printed documentation) |
