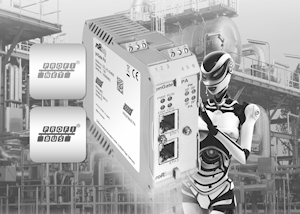

Passerelle PROFINET vers PROFIBUS PA (pnGate PA)

Intégration de segments PROFIBUS PA dans un sytème de contrôle PROFINET

  • Ré-utilsez vos power Conditioner dans une technologie plus avancée ?
  • Pas de segments PROFIBUS DP intermédiaires.
  • Préparé pour une intégration standard et pour les outils d’administration

Aperçu

Passerelle PROFINET : La clef essentiel pour une transition vers des technologies de pointe.

  • Passerelle PROFINET : Simple replacement des coupleurs PROFIBUS PA/DP
  • Ré-utilsation des segments PROFIBUS PA sans aucune modification
  • Support de la redondance PROFINET, afin d’accroitre la fiabilité.

Connexion directe aux segments PROFIBUS

  • Cette passerelle PROFINET/PROFIBUS PA est assimilé à un device PROFINET et un maître PROFIBUS PA
  • Supporte jusqu’à 4 segments PROFIBUS PA

Configuration, paramétrisation et outils d’administration aux Standard en vigeur pour cette passerelle PROFINET / PROFIBUS PA

  • Supporte  les outils PROFINET tels que: TIA Portal, Step7 et PC WORXS
  • Incluant  CommDTM et permettant l’utilisation d’applications FDT/DTM
  • Parametrisation EDD possible via Simantic PDM

Details Techniques

Technical Details
HardwareProcessor
Status LEDs (Gateway)Status LEDs (Fieldbus)		Altera Cyclone V SoC with dual-core ARM Cortex-A9
PWR (power supply), RUN (operation), ERR (error), CFG (configuration and update)
SF (system fault), BF (bus fault)
Interfaces and ConnectorsEthernet

PROFIBUS PA

2 * IEEE 802.3 100BASE-TX / 10BASE-T, embedded PROFINET switch for daisy chain topology
Connectors: RJ45
Protocol: PROFINET RT / IRT, Support of PROFINET redundancy protocols
RESTful API interface for device configuration
Up to 4 PROFIBUS PA (MBP) segments (refer to the section “Order Numbers”),
Bus-powered Medium Attachment Unit (MAU): Fieldbus voltage range: 9 VDC … 32 VDC,
current consumption 10 mA,
Connectors: 3-position screw connection, galvanically isolated
Physical PropertiesDimensions (H x W x D)
Weight
Power SupplyOperating / Storage Temperature
Relative Humidity
Cooling
Coating
Mounting
Protection Class		100 mm x 35 mm x 105 mm
About 0.25 kg
18 VDC … 32 VDC; SELV/PELV power supply mandatory
Typical input current: 200 mA, maximum input current: 1 A (allowing for in-rush current at switch-on)
No power supply to PROFIBUS PA segments through pnGate PA
-40 °C … +70 °C / -40 °C … +85 °C
(see detailed mounting description in user manual)
10 % … 95 %, non-condensing
Convection, no fan
Conformal coating based on ANSI / ISA-S71.04 G3
DIN rail 35 mm
IP20

Références

Scope of Delivery
HardwarepnGate PA Gateway
SoftwareGSDtoGSDML Converter, FDT CommDTM, PACTware, Drivers and Tools
DocumentationOn CD-ROM
Order Numbers
GCA-AL-024602pnGate PA, PROFINET to PROFIBUS-PA Gateway. Supports up to 2 PROFIBUS PAsegments (up to 32 PA devices).
GCA-AL-024604pnGate PA, PROFINET to PROFIBUS-PA Gateway. Supports up to 4 PROFIBUS PAsegments (up to 64 PA devices).
GCA-AL-024605pnGate PA (for STAHL carrier), PROFINET to PROFIBUS-PA Gateway. Supports up to 4 PROFIBUS PA segments (up to 64 PA devices). For reversed mounting position on STAHL backplane.
Additional Products and Services
GCA-EL-024802mbGate PA, Modbus/TCP to PROFIBUS-PA Gateway. Supports up to 2 PROFIBUS PA segments (up to 32 PA devices).
GCA-EL-024804mbGate PA, Modbus/TCP to PROFIBUS-PA Gateway. Supports up to 4 PROFIBUS PA segments (up to 64 PA devices).

Archive

Si vous avez besoin de Firmware antérieur, veuillez nous contacter :  support@fr.atevatech.com

Les personnes intéressés par ce produit, peuvent aussi être intéressés par :

  • pnGate PB : PROFINET to PROFIBUS Gateway. Supports up to 2 PROFIBUS PAsegments (up to 32 PA devices, MBP physical layer) and 1 PROFIBUS DP segment (RS485).
